UHF PDD 电力设备局部放电巡检分析仪是一款适用于对中高压变电站电力设备进行快速、非侵入式巡检的理想工具。由于它的频段比较高,特高频天线能在通常遇到的干扰环境下准确测得带电电缆内部的真正局放活动。通过特高频天线和显示在屏幕上的PRPD图(局部放电脉冲相位分布图),操作者可以清晰地对不同种类的局放缺陷进行分类。准确将电晕放电、沿面放电与危险的内部局部放电区分开来,是本产品的一大特点。
产品简介 Product introduction
UHF PDD 电力设备局部放电巡检分析仪是一款适用于对中高压变电站电力设备进行快速、非侵入式巡检的理想工具。由于它的频段比较高,特高频天线能在通常遇到的干扰环境下准确测得带电电缆内部的真正局放活动。通过特高频天线和显示在屏幕上的PRPD图(局部放电脉冲相位分布图),操作者可以清晰地对不同种类的局放缺陷进行分类。准确将电晕放电、沿面放电与危险的内部局部放电区分开来,是本产品的一大特点。
借助于可连接多种传感器,高压和超高压变电站可以采用特高频UHF PDD巡检分析仪进行监测。UHF PDD将特高频天线传感器与RF无线电频段传感器整合在同一台仪器里。典型的超高压电力设备均可使用UHF PDD巡检分析仪进行检测,包括电力电缆终端,避雷器,变压器,绝缘子等。
UHF PDD巡检分析仪标准配置包括一只偶极天线,用于特高频检测。高频CT传感器(HFCT)和瞬间对地电压传感器(TEV)作为可选附件,分别适用于测量高压电力电缆设备、电力开关柜设备。您也可以选配UHF特高频耦合传感器,帮您实现对电力设备详细、准确的测量,如电力电缆终端。该耦合传感器最高可以用于额定电压500kV的电力设备。
双通道功能可以让操作者对两相之间、或者同一被测电力设备的两种特高频传感器之间进行比对成为可能,这种使用方式拓宽了UHF PDD的应用范围,是对比检测领域独特、性价比的解决方案。
为了获取更精准更可靠的放电脉冲相位分布图,与工频信号之间同步是基本的要求。通过将UHF PDD巡检分析仪与插入普通电源插座连接,即可使用内置同步传感器实现时间同步。操作者也可以采用外置同步传感器可选附件,确保UHF PDD与被测电力设备的同一相同步。

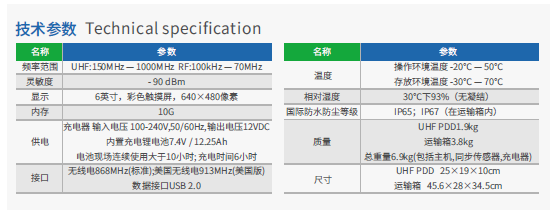

技术特点 Technical feature
²内置同步传感器
²双通道
²可进行UHF特高频局放测试与RF无线电频率局放测试
²适用于高压、超高压变电站电力设备局放巡检测量
²6英寸彩色触摸屏640×480
²频谱、时域、局部放电量三种局放数据 UHF:150MHz—1000MHz RF:100kHz—70MHz
²坚固的硬运输箱,确保仪器运输和存放安全
²内置脉冲发生器可用于灵敏度和功能自检
