HVB10 电缆主绝缘和外护套故障综合测试系统

系统概述 System overview

HVB10电缆主绝缘和外护套故障综合测试系统（以下简称HVB10系统）是德国sebaKMT公司研制的电力电缆主绝缘和外护套综合检测的智能测试设备。采用先进的电压降法测试原理进行预定位，与传统电桥法相比，预定位精度不再受短接线截面积和长度的影响。全自动化测试过程，直接在HVB10主机屏幕上显示故障点距离。该系统完全满足中国国家标准GB50150-2016《电气装置安装工程电气设备交接试验标准》中对外护套耐压试验的规定。

HVB10系统适合于6kV-500kV单芯电缆外护套的耐压试验、外护套故障的预定位和故障的精确定位。根据其跨步电压法的定点原理，也适用于电网供电、发电、铁路、地铁、核电、工厂矿山等380V及以下无铠装电缆接地故障的精确定点。

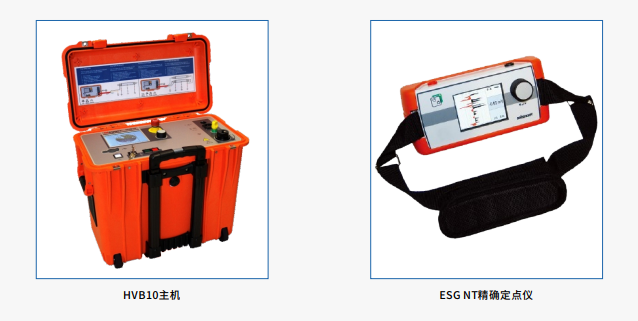

系统组成 System composition

系统功能 System function

²电缆主绝缘故障或单芯电缆外护套故障预定位

²单芯电缆外护套耐压试验

²单芯电缆外护套故障精确定点

²烧弧功能（降低高阻故障阻值）

标准配置 Standard configuration

HVB10系统标准配置如下：

²HVB10主机1台（含电源线、接地线、测试线等附件1套）；

²ESG Nt精确定点仪1台（含电池、连接线、接地钢钎等附件1套）；

²中文说明书1套
