GT-JD100 便携式直流接地故障查找仪

GT-JD100 便携式直流接地故障查找仪

高可靠性的设计; 精密选材; 人性化的人机交互界面; 智能化的检测识别系统; 完备的测试功能与处理故障能力; 高安全性。

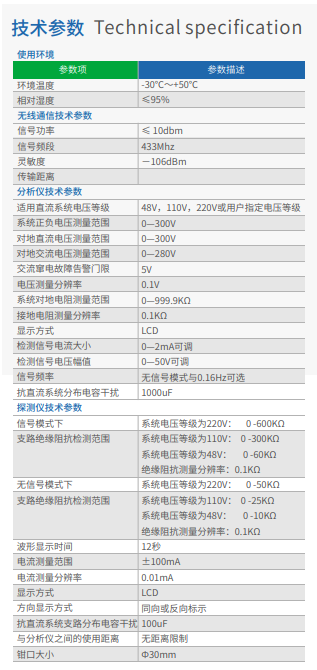

产品详情 规格参数

产品特点 Features

²高可靠性的设计

   装置采用进口16位微控制器做主系统,硬件设计严格遵照电力及电磁兼容相关标准进行,内部采用多处冗余方式保证装置与被测设备的可靠性。

²精密选材

   装置采用高精度采集器作为信号采集单元,电压采样采用高精度的进口模数转换芯片,电压与阻抗的测量准确;

²人性化的人机交互界面

“分析仪”与“探测仪”均采用液晶显示屏,数据清晰可查;操作简单快捷,在实现对不同支路的检测时,只需要按一次启动键即可完成;

测试结果显示直观明了,测试结果通过多种显示形式呈现给用户,包括接地与否,波形曲线,绝缘等级,绝缘阻抗,漏电流大小,方向信息等。

²智能化的检测识别系统

“分析仪”可以自动识别系统电压等级;

“分析仪”在系统绝缘阻抗发生变化后可以快速显示绝缘阻抗信息;

“探测仪”与“分析仪”信息同步一次之后,不受检测距离的影响;

“探测仪”在进行检测时,采集器既可钳单根电源线,也可钳多根电源线,提高检测效率;

“探测仪”检测完成之后,如被测支路有绝缘故障,会判断出故障点相对测试点的方向信息。

²完备的测试功能与处理故障能力

“分析仪”与“探测仪”之间内置了无线数传模块进行通信,测试功能与显示信息完备,可以处理直流系统中的各类绝缘故障情况。

²高安全性

   装置可以在不向直流系统注入信号的条件下实现接地故障点的定位,在信号模式下, 装置内部设有限流限压模块, 对直流系统无任何影响。

产品功能 Function

²系统对地电压测量功能,可测量系统正对地电压、负对地电压、系统电压,0-300V的电压监测范围;

²系统绝缘阻抗测量功能,可测量系统正对地绝缘阻抗、负对地绝缘阻抗, 0-999.9KΩ的测量范围;

²交流窜电检测功能,可判断直流系统中的交流窜电故障,并可测量直流系统中串入的交流电电压值,交流电压测量范围为0-280V;

²支路绝缘阻抗测量功能,可测量每条支路的正负对地绝缘阻抗大小;

²支路接地故障点定位功能,可实现接地故障支路接地故障点的定位;

²电流表功能,仪表可做高精度电流表使用,电流测量分辨率可达0.01mA;

²具有不发信号接地查找功能,可在不向系统注入任何信号的条件下,实现接地故障点的定位;

²方向显示功能,对于测试出有接地指示的支路,仪表会有方向指示箭头提示用户接地点与所查找接地点之间的相对方向,提高查找效率;

²绝缘指数分析功能,在使用接地功能检测时,检测完一条支路后,探测仪会显示该条支路的绝缘指数情况,供用户参考分析。
